Наружные вибраторы незаменимы при выполнении ряда операций. Их задействуют при бетонировании тонких элементов монолитных конструкций и производстве элементов сборного железобетона, прессовании материалов при их упаковывании. Также такие агрегаты используют для механизации выгрузки вязких и сыпучих материалов из автосамосвалов, бункеров, транспортеров. Вибраторы с направленными колебаниями повышают производительность и облегчают труд.
Наиболее востребованные типы наружных вибраторов – электромеханические устройства с круговыми и направленными колебаниями, а также пневматические планетарные вибраторы.
Особенности электромеханических вибраторов
Электромеханические вибраторы с круговыми колебаниями являются источниками возбуждения колебаний на формовочных кассетных установках. Их также устанавливаю на различных технологических машинах (питателях, бункерах) и вибромеханизмах (виброситах, виброконвейерах и т.д.).
Такие установки представлены мотором-вибратором. На консольных концах его вала ротора присутствуют по два дебаланса, перемещение которых позволяет регулировать величину вращательного момента.
В зависимости от модели, масса вибратора с круговыми колебаниями варьируется от 12 до 80 кг. Агрегат работает с напряжением 220/380 В.
Вибраторы с направленными колебаниями
Агрегаты указанного типа могут быть маятниковыми и спаренными. К первым относят модели ИВ-3, ИВ-35, ИВ-36 и ИВ-38, ко вторым – ИВ-5 и ИВ-53.
Маятниковые вибраторы с направленными колебаниями отличаются шарнирным присоединением двигателя с дебалансами к опорной плите. Соединение такого типа позволяет вибратору передавать конструкции направленные колебания, несмотря на то, что агрегат оснащается вибровозбудителем кругового действия.

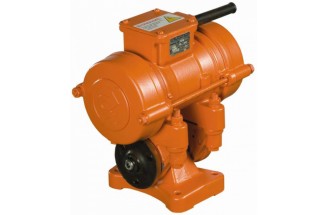

Маятниковые вибраторы
Конструктивно агрегаты такого типа отличаются наличием выдвижных дебалансов и маятниковой подставки. Вибратор соединен с опорной плитой осью качания. Амортизатор ограничивает размах качания корпуса устройства вокруг оси.
Мощность электродвигателя таких вибраторов, в зависимости от модели, варьируется от 0,27 до 0,8 кВт, вес – от 15 до 85 кг. Агрегаты работают с напряжением 380/220 В.
Направленные колебания можно получать не только путем эксплуатации маятниковых вибраторов: еще один возможный способ – установка пары вибраторов на жесткой платформе. Важное условие – вращение валов электродвигателей с дебалансами этих вибраторов в разные стороны. Такие конструкции подходят для опалубочного вибрирования крупногабаритных изделий, а также для эксплуатации на виброплощадках.
Пневматические планетарные вибраторы
Агрегаты такого типа имеют такую же конструкцию, как и стандартный промышленный вибратор, но отличаются наличием пневмодвигателя. Также в конструкции присутствуют корпус цилиндрической формы с плитой для фиксации к вибрирующей конструкции, шланг для подачи сжатого воздуха и пусковой кран. Рабочее давление для таких вибраторов находится в пределах 3-5 атм. Вес агрегатов, в зависимости от модели, колеблется от 2,5 до 14 кг.
Преимущество пневматических вибраторов заключается в простой конструкции: благодаря этому они надежны, безопасны и эффективны в работе. Кроме того, такие агрегаты обладают относительно небольшим весом и могут эксплуатироваться во взрывоопасных условиях.
